Lépje fel a Transformert{0}}

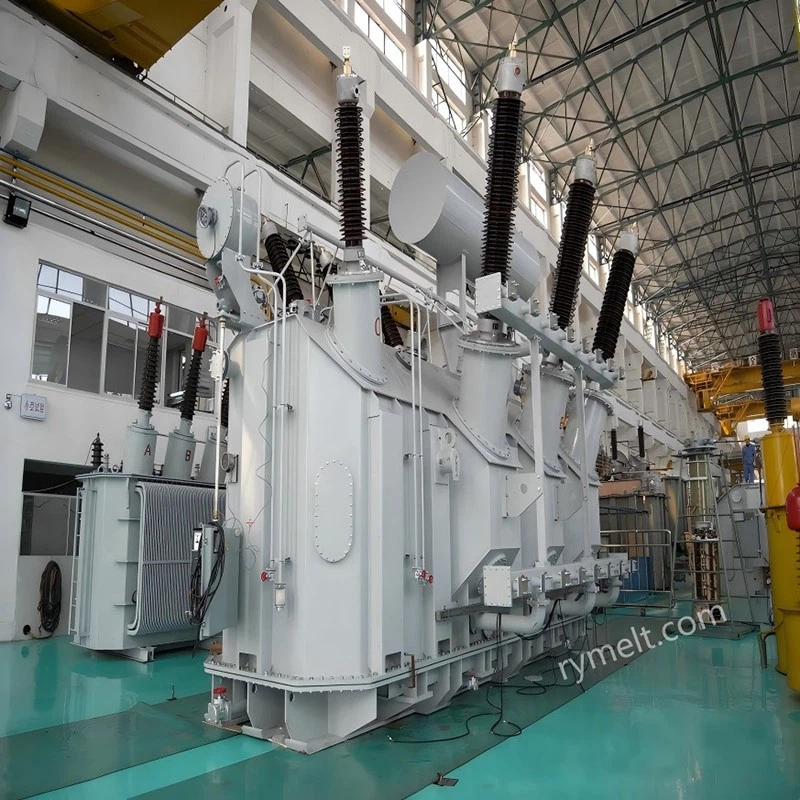

Mag:Jellemzően nagy mágneses permeabilitással rendelkező laminált szilícium acéllemezekből készül, amelyek alacsony mágneses ellenállású utat biztosítanak a mágneses fluxus számára.

Tekercselések:

• Nagy-feszültségű tekercselés: Kimeneti feszültség oldal, több fordulattal és viszonylag vékonyabb vezetőkkel.
• Alacsony-feszültségű tekercs: bemeneti feszültség oldal, kevesebb fordulattal és viszonylag vastagabb vezetékekkel.

Szigetelő rendszer:Tartalmazza a tekercsszigetelést, a rétegközi szigetelést és az ólomszigetelést. Ez kritikus fontosságú a transzformátor biztonságos működése szempontjából, különösen a nagyfeszültségű{1}}tekercseknél.

Hűtőrendszer:Olaj-merített (a transzformátorolaj szigetelési és hűtési funkciókat is ellát) vagy száraz-típusú.

Tartály és védőeszközök (olajba{0}}merítve):Tartály, olajtartály (olajtartály), légtelenítő, gázrelé, nyomáshatároló szelep stb.

3. Veszteségek és hatékonyság

• Nincs-terhelési veszteség: Az áramfogyasztás, amikor a transzformátor szekunder csatlakozója nyitott-áramkörbe van kapcsolva, és a primer névleges feszültségnek van kitéve. Elsősorban maghiszterézis-veszteségekből és örvényáram-veszteségekből áll, amelyek rögzített veszteségeket alkotnak.
• Terhelési veszteségek: Energiafogyasztás, amikor az egyik tekercs{0}}zárlatos, a másik pedig névleges frekvencián viszi a névleges áramot. Elsősorban a tekercsellenállás miatt, arányos a terhelési áram négyzetével.
• Efficiency: Ratio of output active power to input active power. Modern large power transformers typically achieve high efficiency (>98%, sőt 99%). A hatásfok általában a névleges terhelés 50–75%-ánál a legmagasabb.

4. Impedancia jellemzők

• Rövidzár-impedancia, más néven impedanciafeszültség. Ez a névleges feszültség százalékos aránya, amely szükséges a névleges áram indukálásához a tekercsekben, amikor az egyik oldalon rövidre van{2}}zárva, és a feszültséget fokozatosan növelik a másik oldalon. Ez egy rendkívül fontos paraméter:
• A tipikus értékek 4% és 15% között mozognak, a transzformátor kapacitásától és kialakításától függően.

6. Egyéb kulcsparaméterek

• Fázisok száma és gyakorisága:Egy-fázisú vagy három-fázisú, működési frekvencia (pl. 50Hz vagy 60Hz).
• Csatlakozási csoport megnevezése:Jelzi a transzformátor nagy-feszültségű és alacsony-feszültségű tekercseinek csatlakozási konfigurációját (pl. csillag-Y, delta-D) és a feszültségeik közötti fáziskapcsolatot (órajellel jelölve, pl. Dyn11, Ynd1). Ez kritikus a párhuzamos működés és a harmonikus elnyomás szempontjából.
• Nincs-terhelési áram:Az elsődleges oldalon átfolyó névleges áram százalékos aránya -terhelés nélküli működés közben. A mag minőségét és a gerjesztési jellemzőket tükrözi.
• Zajszint:Hangnyomásszint terhelés nélküli{0}}üzem közben névleges feszültségen és frekvencián, dB(A)-ban mérve.
• Méretek és súly:Kritikus a telepítéshez és a szállításhoz.
